螺杆式低温冷水机组控制系统原理分析四 开机界面
2016-01-21 22:11:20
admin
313
螺杆式低温冷水机组控制系统原理分析四 机组运行开机界面
4.1、瀚信德螺杆式低温冷水机组开机界面
4.2、瀚信德螺杆式低温冷水机组运行主界面

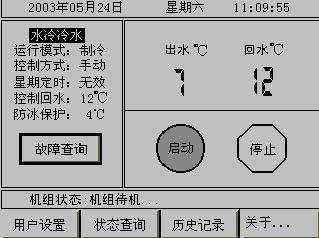

图4-1 主运行界面
在瀚信德螺杆式低温冷水机组控制器图4-1运行主接口按“启动”、“停止”键可启停机组。水冷冷水机组显示“出水℃”和“回水℃”,风冷热泵、风冷冷水、水源热泵机组显示“出水℃”、“回水℃”和“环境℃”,其中的“环境℃”根据其设定是否为使用来确定是否要显示。(注:如果是多个模块时,其中的出水、回水指的是系统出水、系统回水温度。)
左边的五行显示的内容:“运行模式:”显示为“制冷”或“制热”;“控制方式:”显示为“手动”或“定时”;“控制回水:”显示的温度为控制温度,当温控选择为出水时则显示为“控制出水:”;“星期定时:”显示为“无效”或“有效”;制冷时显示“防冰保护”,制热时显示“防热保护”。
