低温冷水机组控制系统原理分析一 概述

低温冷水机组控制系统原理分析一 概述

一、螺杆式低温冷水机控制系统原理分析

从今天起后续我们会陆续提供这方面的知识,下面我们来看第一节

概述

DM23系列控制器是邦普公司设计的一种可程控制器,采用理器技,适用于空调冷冻领域,可据用的需要编写程序,使低温冷冻机组,低温冷水机,螺杆式工业冷水机组或空统运行在最佳的状态

 制冷机

1.1、性能

1、 采用先的高速嵌入式微理器,性能远高于同行业中使用的片机。

2、 主板采用SMT表面贴装工艺紧凑,发热量低,抗干扰能力

3、 主板留一串口,能快速地从PC计算机直接下程序,方便程序升级和硬件的扩展。

4、 采用485通讯传输技术送距离且信不衰,可以1200米,如果加一器,通讯距离可以3000米以上。

5、 RS485通信总线上最多可挂4

6、 通讯连接方式利用一条电话线即可松的实现板的通讯,便于控制器的安与分体。

7、 硬件具有自诊断能力,能自排除硬件故障,而件采用冗余、陷阱技与硬件的WATCHDOG相结合,提高整体抗干扰能力。

8、 容量大,512K的程序存容量,128K断电数据保存容量,用于存放参数的存芯片定性好,可靠不失。

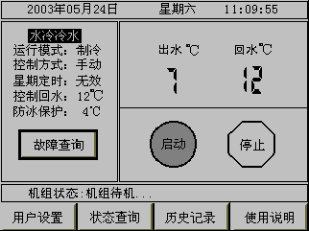

9、 采用大屏幕320×240高分辨率液晶触摸屏。可以16行×40640个汉字或1280个字符。

10、 示清晰,三效果不仅显示字符可以片,尤其在示灰度图,具有很的三效果,操作易,具有很好的机接口。

11、 触摸液晶屏行操作,先的触摸技,触摸屏触性好,每点连续轻寿命达100万次以上,保整机的寿命

12、 特的屏保系使液晶屏寿命至十年以上,底解决液晶屏寿命问题

13、 置多种参数,可供厂家出厂前选择设定,并提供口令保护功能。

14、 置机组简易操作使用,以便用

15、 随时查看各点实际温度,以及可能查询开关入、继电器输出,并可随时修改度。可以示一和一天的曲线。

16、 可以查询当前故障和史故障。具有故障的统计功能,可以用来分析机器的不定部分,以便加以完善。可以按故障、故障次和故障出现时间三种方式询历史故障。

17、 停机、一次定时开停机器、以及每周定时开停机,每天最多可定时开停机器达3次。

18、 有多种格,可根据自已的喜好设面。

19、 支持多在线

1.2、安全要求

1、请务必详尽阅读“安全要求”,并严加遵守各项安全要求。

2、妥善保管好该使用说明书,以便相关人员随时取阅。

3、指定电源为控制器供电,切勿与其它电器共享同一电源,以免导致负荷过大的危险。

4、务必保证控制器可靠接地并经常检查接地是否牢固,接地不当可能导致触电的意外。

5、装时请遵守强弱电分离的原则。

6、按照“安装尺寸图”、“电源、通讯联机图”、“电气连接图”等图安装联机。

7、把控制器安装在不会有雨雪、废弃物等聚集、阳光暴晒的地方。

8、稳固安装控制器,以防控制器跌落伤人或损坏。

9、变压器输入AC220V±10%50Hz;请务必保证电压输入。

10、输出继电器AC250V/10A

11、切勿使用锋利物来按低温冷水机触摸屏控制器,或在触摸屏上施加过大压力,以免损坏触摸屏。

12、切勿拉扯、扭曲电源线、通讯线以免产生严重故障。

13、清除污垢请用布沾湿中性水,拧干后擦拭控制器表面,切勿使用酸性、碱性化学物质清除污垢。

14、用户如有任何修理的需要,请与厂家联系,切勿自行修理。

1.3、上前的准

1、 确定电源接线良好,请参考电源通讯连接示意图

2、 确定后板的地址和波特率跳线正确。第一块LY506A后板地址跳为1,第二块LY506A后板地址跳为2,第三块LY506A后板地址跳为3,以此类推。请参考电气连接图。(注:电气连接图中地址跳线中的“ON”表示插上短路片,“OFF”表示拔掉短路片。)

1.4、模控制器系配置表

模块数

DM23单色/彩色

LY506A

1

1

1

2

1

2

1

n

1

n



如果使用PC监控(需要DM23程序支持“组网控制”),需增加以下配置

 1LY503B(数量与DM23相同)

      2MK400ARS232-RS485转换器,数量1

       3PC软件(由客户根据<<通讯协议>>自行开发)



       注:以上配置仅供参考,如有变更不另行通知,详情请电话咨询!
