螺杆式低温冷水机组控制系统分析六 温度值和所有压缩机状态查询界面
2016-01-23 14:24:51
admin
243
深圳瀚信德品牌螺杆式低温冷水机组控制系统分析六 温度值和所有压缩机状态查询界面

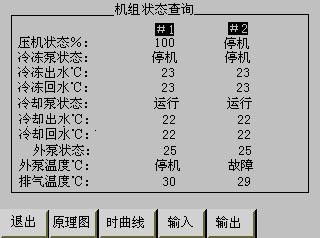

图4-4瀚信德品牌螺杆式低温冷水机组状态界面
注:只有风冷热泵机型制热时,或使用外循环泵且设手动模式时,才显示“项目 8:强制动作”;否则的话,不显示出来,不能进行手动操作。
4.5、状态查询界面
在瀚信德品牌螺杆式低温冷水机组主运行界面按“状态查询”键进入状态查询界面,如上图4-4所示。
按“时曲线”键察看出水和回水的一个小时的温度曲线。按“日曲线”键察看出水和回水的一天的温度曲线。
按“机组”键察看温度值和所有压缩机状态。
按“输入”键进入开关量输入查询接口显示每块后板的24路输入的名称及状态,按“输出”键进入继电器输出查询接口显示每块后板的16路输出的名称及状态。,
按“原理图”键察看机组原理图。(注:“时曲线”与“日曲线”共享同一个按键;“机组”与“原理图”也是共享同一个按键)
瀚信德品牌螺杆式低温冷水机组当使用压力传感器来测量压力值时,会在此接口上显示出高压、低压两个压力传感器的测量值。
注:不同的瀚信德品牌螺杆式低温冷水机组机型显示的状态有所不同,并与温度探头的使用设定有关。

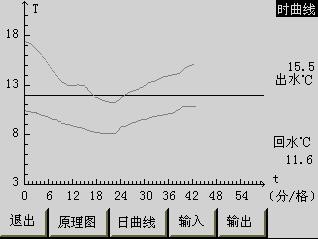

图4-5瀚信德品牌螺杆式冷水机组温度曲线接口

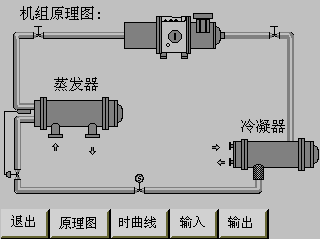

图4-6瀚信德品牌螺杆式低温冷水机组机组原理图(水冷冷水机型)

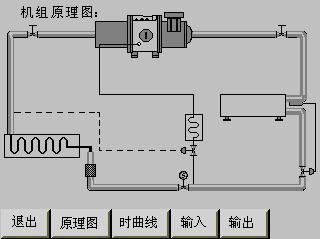

图4-7 瀚信德品牌螺杆式低温冷水机组机组原理图(风冷冷水机型)
