水冷螺杆式冷水机组

瀚信德高品质水冷螺杆式冷水机组分为单机头系列,及双机头系列,即机组的心脏采用单压缩机或双压缩机组成。采用全新国际知名品牌螺杆式压缩机新型高效蒸发器,高精度,多功能PLC控制系统,此系列机组广泛应用于化工、食品,电镀、注塑、制药、医院,学校、中央空调主机,等行业。

水冷螺杆式冷水机组,螺杆式工业冷水机组:风冷螺杆式冷水机组,水冷螺杆式冷水机组,低温螺杆式冷水机组,盐水螺杆式冷水机组,乙二醇螺杆式冷水机组,超低温螺杆式冷水机组,多种款式。

 水冷螺杆式冷水机组分为单机头系列,及双机头系列,即机组的心脏采用单压缩机或双压缩机组成。

 水冷螺杆式冷水机组压缩机:制冷压缩机精选原装欧美进口名牌原装BITZER(德国比泽尔)、HANBELL(台湾汉钟)、台湾复盛,RefComp(意大利莱富康)等原装进口世界名牌螺杆式压缩机双螺杆系列压缩机,双螺杆5:6齿数比及先进的线型设计,节能高效,性能好、噪音低,低能耗,根据客户需要和冷吨位大小,采用单机或多机组合。压缩机可依负载变化,自动交替运转,自动能量调节(25%-50%-75%-100%),平衡各压缩机的运行时数,大大延长了冷水机组的使用期限。

 水冷螺杆式冷水机组能量控制:可实现分级或无级能控。平衡设计,运转超静平稳。运动部件严格处理,特殊排气处油平衡块设计,维修周期长,无故障运行40000小时以上。高效油分离器,排气带出油量小于1.5%,有效提高两器换热,更加节能耐用。

 水冷螺杆式冷水机组蒸发器:采用新型高效蒸发器:日本神户最新高效(高效换热外螺纹铜管),铜管表面有螺纹,铜管外表面光滑、制冷效率大大提高,增强传热效果,更加节能高效,蒸发器筒身以25mm厚PE保温板保温,不结露,冷量损失少。运用最新CAD/CAM设计加工技术,CNC加工中心制作完成,结构紧凑,体积小巧,经久耐用。U型结构的换热管束,可整体抽出清洗内部水垢,方便维修保养。干式蒸发器,方便回油,提高压缩机寿命和系统的可靠性。

    水冷螺杆式冷水机组壳管式冷凝器: 采用日本神户最新高效外螺纹铜管制作,散热量大,体积小巧。运用最新CAD/CAM设计加工技术,配合CNC加工中心制作完成,结构紧凑,可靠性高。外形美观,高效节能。

   水冷螺杆式冷水机组控制系统:采用微处理控制系统:工业级PLC机组集中控制,配合压缩机的能 调系统,可及时准确控制机组制冷量与冷负荷的匹配,保证机组以最佳效率运行,降低运行费用。

 水冷螺杆式冷水机组保护装置:(12种安全保护装置,安全无故障运行达48000小时以上),内部集成断水、低温、高低压、防冻、缺相、延时启动、逆相、过载、电机过热、油压差等多项安全保护及处理功能。
   水冷螺杆式冷水机组制冷系统配件选择:制冷系统配件全部选用全球顶尖名牌SPORLAN(美国斯波兰),ALCO(美国艾柯),DANFOSS(丹麦丹佛斯)等,性能卓越,安全环保。

    水冷螺杆式冷水机组应用行业:此系列机组广泛应用于化工、食品,电镀、注塑、制药、医院,学校、中央空调主机,等行业。


HXD水冷螺杆式冷水机组单机系列性能参数表(一)
型号  HXD-110WS
140WS
180WS
200WS
260WS

300WS

340WS
使用电源
3Φ-50Hz-380V
制冷量KW108145173198260293335
Kcal/h92880124700148780170280223600251980288100
消耗电力KW20.327.833.238.051.256.564.8
冷冻水量m3/h18242933465054
冷却水量m3/h22293540556268
压缩机型式
半密闭螺杆式
台数
1
启动方式
Y-1△
容量调节%0,25,50,100
输入功率KW22303641566170
冷冻油型式
SUNISO 4GS
充填量L7778121616
冷媒型式
R-22
控制方式
感温式外部均压膨胀阀
充填量kg18222732424854
蒸发器型式
壳管式
管径BPT 2-1/2"PT 3"PT 4"
冷凝器型式
壳管式
管径
PT 5"PT 4"
保护装置高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等.
外型尺寸mm2250230025002500260028002800
mm800800800800850850850
mm1450145015501550170017001800
机组重量kg1020115013501500168018001930


HXD水冷螺杆式冷水机组单机系列性能参数(二)
型号  HXD-410WS
480WS
580WS
640WS
720WS
810WS
870WS
使用电源
3Φ-50Hz-380V
制冷量KW409480572638715805866
Kcal/h351740412800491920548680614900692300744760
消耗电力KW78.593.5110.5121.8137154.5166.8
冷冻水量m3/h688095106122132140
冷却水量m3/h8298116129148155172
压缩机型式
半密闭螺杆式
台数
1
启动方式
Y-1△
容量调节%0,25,50,100
输入功率KW85100119132148167180
冷冻油型式
SUNISO 4GS





充填量L16182323282828
冷媒型式
R-22
控制方式
感温式外部均压膨胀阀
充填量kg647392103116122131
蒸发器型式
壳管式
管径BPT 5"PT 6"PT 8"
冷凝器型式
壳管式
管径
PT 5"PT 6"PT 8"
保护装置高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等.
外型尺寸mm3200330035003650365039503950
mm9009009001000100010001000
mm1800180019001900202020202020
机组重量kg2250250026502850300033503600

注:

  • 1.以上规格参数能力的测定工况:冷冻水入口温度12℃,出口温度7℃,冷却水入口温度30℃,出口温度35℃,污垢系数0.0001m2.c\w。

  • 2.以上规格内容会因产品改良而有所变动,恕不另行通知,有特殊要求,定货前请提出要求规范。


HXD水冷螺杆式冷水机组双机系列性能参数表(一)
型号      HXD-220-2WS
290-2WS
350-2WS
400-2WS
520-2WS
590-2WS
670-2WS
使用电源
3Φ-50Hz-380V
制冷量KW216290346396520586670
Kcal/h185760249400297560340560447200503960576200
消耗电力KW41.055.866.576.2102.5113.0130.3
冷冻水量m3/h354858659098115
冷却水量m3/h43597080106122138
压缩机型式
半密闭螺杆式
台数
1
启动方式
Y-△
容量调节%0-100(8段容调)
输入功率KW22x230x236x241x256x261x270x2
冷冻油型式
SUNISO 4GS
充填量L7x27x27x28x212x216x216x2
冷媒型式
R-22
控制方式
感温式外部均压膨胀阀
充填量kg17x221x226x230x240x247x216x2
蒸发器型式
壳管式
管径BPT 3"PT 4"PT 5"PT 6"
冷凝器型式
壳管式
管径
PT 3"x2PT 4"x2
保护装置高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等.
外型尺寸mm2900305030503200320033503350
mm1100110011501150120012001300
mm1500150016501650176017601850
机组重量kg1860200022502550305033003500


HXD水冷螺杆式冷水机组双机系列性能参数表(二)
型号  HXD-820-2WS
960-2WS
1150-2WS
1280-2WS
1430-2WS
1610-2WS
1740-2WS
使用电源
3Φ-50Hz-380V
制冷量KW81896011451276143016101732
Kcal/h7034808256009847001097360122980013846001489520
消耗电力KW158186222243274.2309333
冷冻水量m3/h135165188212242268290
冷却水量m3/h163202230258295320352
压缩机型式
半密闭螺杆式
台数
1
启动方式
Y-1△
容量调节%0-100(8段容调)
输入功率KW85x2100x2119x2132x2148x2167x2180x2
冷冻油型式
SUNISO 4GS
充填量L16x218x223x223x228x228x228x2
冷媒型式
R-22
控制方式
感温式外部均压膨胀阀
充填量kg63x275x290x2103x2115x2121x2130x2
蒸发器型式
?管式
管径BPT 8"PT 6"x2PT 8"x2
冷凝器型式
?管式
管径
PT 5"x2PT 6"x2PT 8"x2
保护装置高底压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等.
外型尺寸mm3600385038504000400043504350
mm13001300130001420142014201420
mm1850185019601960208020802080
机组重量kg3850450053605360560058506280

注:

  • 1.以上规格参数能力的测定工况:冷冻水入口温度12℃,出口温度7℃,冷却水入口温度30℃,出口温度35℃,污垢系数0.0001m2.c\w。

  • 2.以上规格内容会因产品改良而有所变动,恕不另行通知,有特殊要求,定货前请提出要求规范。

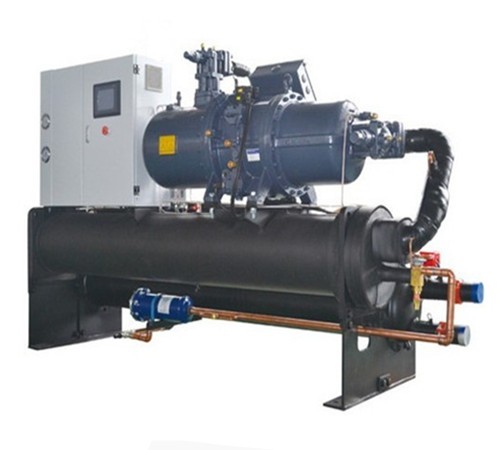

瀚信德水冷螺杆式冷水机组-单机头系列

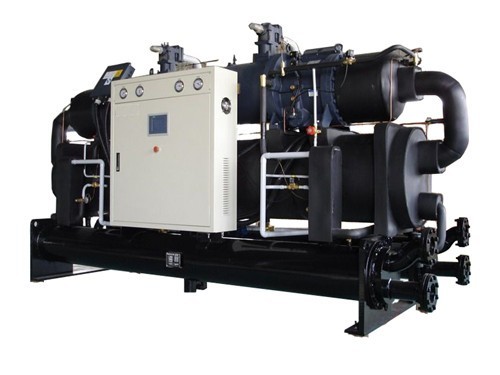

瀚信德水冷螺杆式冷水机组-双机头系列


水冷螺杆式冷水机工程安装示意图

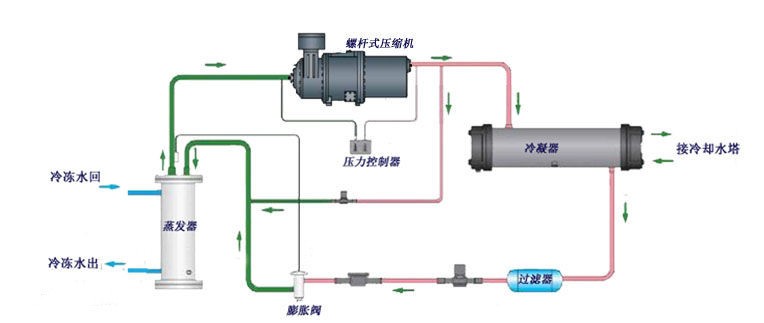

水冷螺杆式冷水机组工作原理图

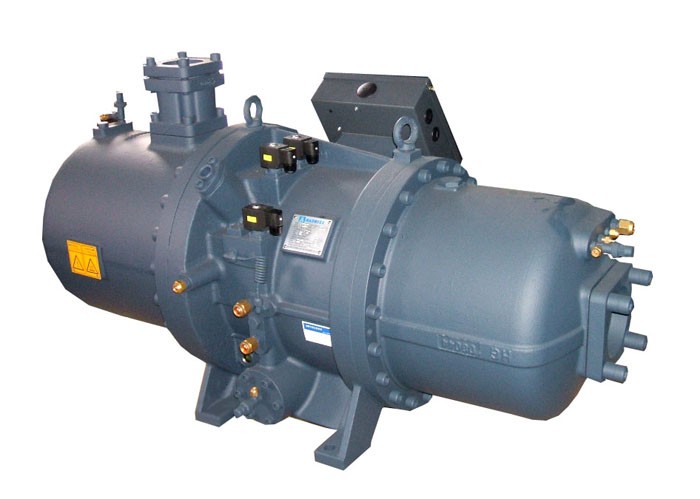

精选配件-台湾汉钟螺杆式压缩机图片
